DAC-42-01-270-XXLT-SDLS-02
DAC-42-01-270-XXLT-SDLS-02

DAC-42-01-270-XXLT-SDLS-02

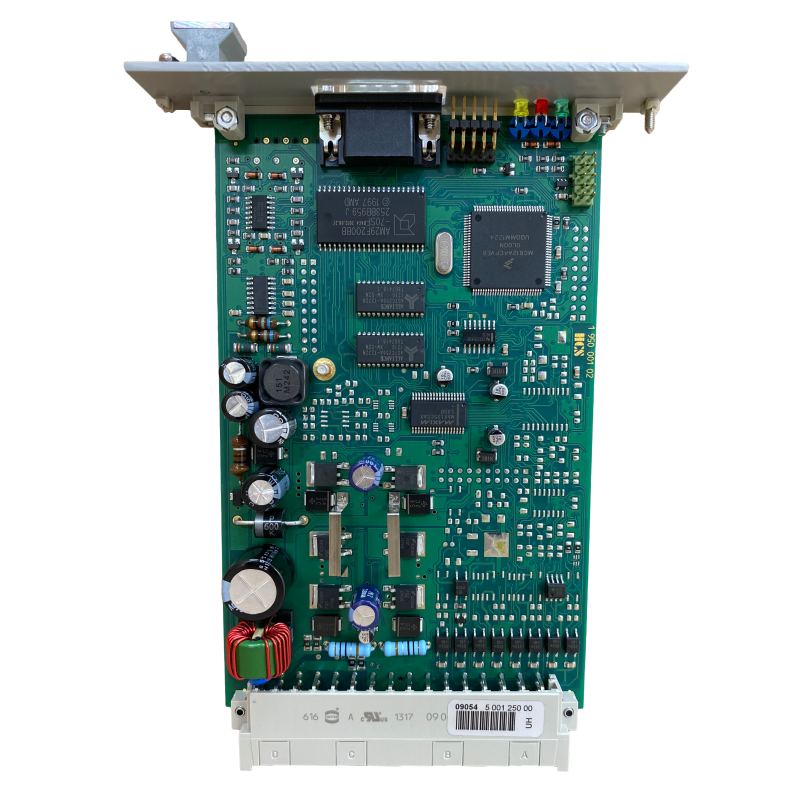

Digitaler Proportionalverstärker

500125000
Verfügbarkeit Auf Lager

Technische Daten

Merkmal

Technische Daten

Versorgungsspannung

18–30 V DC, Restwelligkeit < 10 %

Magnetstromauswahl

0,8 / 1 / 1,3 / 1,6 / 2,2 / 2,7 / 3,5 A

Digitaleingänge

24 V ±10 %, Eingangsstrom < 20 mA

Umgebungstemperatur

0 bis +50 °C (optional −20 bis +60 °C)

Anschluss

DIN 41612, Bauform F, vergoldete Kontakte

EMV

Gemäß anwendbaren Industriestandards, CE-konform

Abmessungen Frontplatte / Platine

50,5 × 128,4 mm / 160 × 100 mm

Analogeingang

0–10 V oder 0–20 mA, Auflösung 14 Bit

Analoger Ausgang

0–10 V oder 0–20 mA

Analoge Rückführung

1 oder 2 Eingänge, je nach Ausführung

Digitale Eingänge

8 Eingänge, u. a. Enable, Ramp, Richtung

Magnetstrom-Ausgänge

2 Ausgänge, jeweils bis 3,5 A

Magnetstromüberwachung

Je Ausgang 12-Bit-Auflösung

Digitale Ausgänge

2 Ausgänge, 10 V / 24 V, 10 mA

Prüfanschlüsse

Strom A und B, Sensor 1, Sensor 1 (N), Monitor und GND

Hilfsspannung

+10 V / max. 5 mA

Optionale digitale I/O

3 Anschlüsse, umschaltbar 5 V / 24 V

Schnittstelle 1

RS232, 9-poliger SUB-D-Anschluss

Schnittstelle 2

PROFIBUS DP

Anzeige / Bedienung

4-stellige 7-Segment-Anzeige, 6 Tasten, Status-LEDs

PWM-Frequenz

18 kHz

Zykluszeiten

Innerer Regelkreis 0,22 ms, äußerer Regelkreis 0,44 ms
Artikel-Nr.
500125000
