Technische Daten

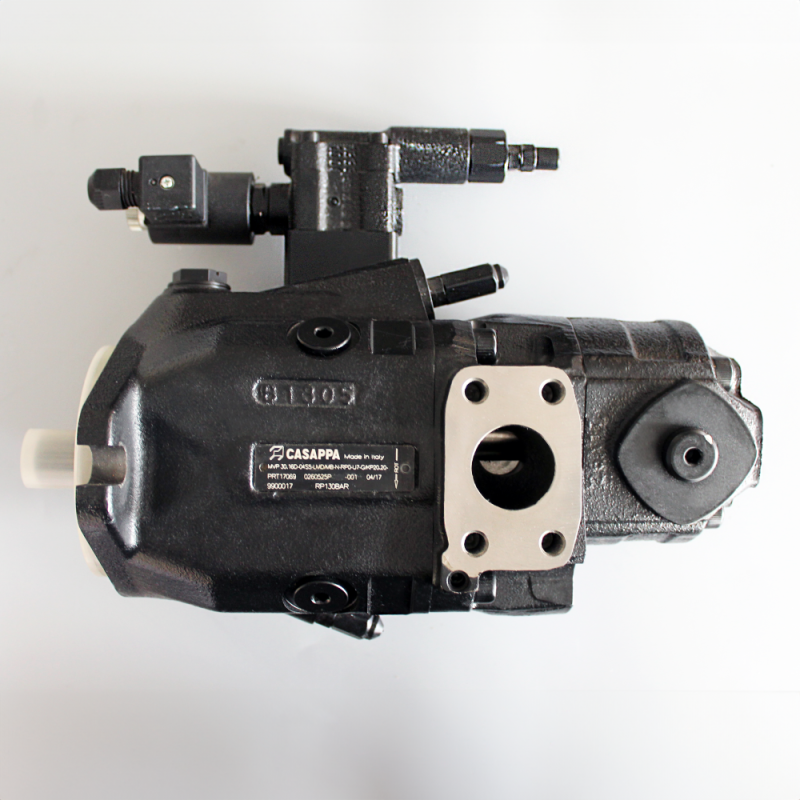

Varianten MVP 30.28 und MVP 30.34 aus.

1. Grunddaten bei Mineralöl (HL/HLP nach DIN 51524)

Kennwert                                  MVP 30.28         MVP 30.34

Theoretisches Schluckvolumen   28 cm³/U          34,8 cm³/U

Max. Drehzahl                           3.500 min⁻¹      2.900 min⁻¹

Förderstrom bei nmax                98 l/min            101 l/min

Förderstrom bei 2.000 min⁻¹      56 l/min            70 l/min

Förderstrom bei 1.500 min⁻¹      42 l/min            52 l/min

Max. Leistung bei nmax              45,7 kW            42,1 kW

Leistung bei 2.000 min⁻¹            26,1 kW            29 kW

Leistung bei 1.500 min⁻¹            19,6 kW            21,8 kW

Max. Drehmoment bei pmax       144 Nm             155 Nm

Trägheitsmoment                       0,002 kg·m²      0,002 kg·m²

Füllvolumen                               0,85 l                0,85 l

Masse ca.                                  15 kg                15 kg

Gemeinsame Grenzwerte:

Zulässiger Eingangsdruck: 0,8 bis 25 bar abs.

Max. Gehäuse-/Lecköldruck: 2 bar abs.

Dichtungsmaterial: NBR (Buna)

Betriebstemperatur: −25 °C bis +80 °C dauerhaft, kurzzeitig +100 °C

2. Maximaler Ausgangsdruck bei Mineralöl

Betriebsart                                MVP 30.28         MVP 30.34

Dauerbetrieb                             280 bar             250 bar

Intermittierend                          315 bar             280 bar

Spitzendruck                             350 bar             315 bar

3. Bei schwer entflammbaren Druckflüssigkeiten

Für die MVP-30-Baureihe gelten reduzierte Drehzahlen. Beispiele:

HFA (Öl-in-Wasser-Emulsion):

·          MVP 30.28: max. 2.200 min⁻¹

·          MVP 30.34: max. 1.800 min⁻¹

HFB/HFC (wasserhaltige Medien):

·          MVP 30.28: bis 2.350 min⁻¹

·          MVP 30.34: bis 1.900 min⁻¹

HFD (Phosphatester):

·          gleiche Drehzahlbegrenzung wie HFB/HFC

·          spezielle Viton-Dichtungen

Die zulässigen Drücke hängen dabei vom jeweiligen Druckmedium ab.

4. Verstellbereich MVP 30

Die Baureihe MVP 30 besitzt folgenden Verstellbereich:

Maximales Schluckvolumen: von 17,4 bis 34,8 cm³/U

Minimales Schluckvolumen: von 0 bis 17,4 cm³/U

Verstellung über die Einstellschrauben E/F

Eine Umdrehung der Einstellschraube verändert das Schluckvolumen ungefähr um:

E: 2,8 cm³/U

F: 2,3 cm³/U

Anzugsdrehmoment der Einstellschrauben: 10 ±1 Nm

5. Schwerpunkt-/Einbaumaße MVP 30

LCG1: 100 mm

LCG2: 90 mm

LINT: 208 mm
