Technische Daten

Allgemein

Bauart: Wegeschieberventil

Betätigung: Magnet

Nenngröße: NG 06 / CETOP 03 / NFPA D03

Anschlussbild: DIN 24340 A6 / ISO 4401 / CETOP RP 121-H / NFPA D03

Einbaulage: beliebig, vorzugsweise waagerecht

Umgebungstemperatur: −25 bis +60 °C

MTTFᴅ: 1,5 Mio. Schaltspiele (1 Magnet), 2,1 Mio. Schaltspiele (2 Magnete)

Gewicht: 1,5 kg

Vibrationsfestigkeit: bis 30 g, je nach Prüfverfahren

Hydraulik

Max. Betriebsdruck:

Anschluss P, A, B: bis 350 bar

Anschluss T: 210 bar (DC) / 140 bar (AC)

Druckmedium: Hydrauliköl nach DIN 51524

Medium Temperatur: −20 bis +70 °C

Viskosität: zulässig 2,8–400 mm²/s, empfohlen 30–80 mm²/s

Verschmutzungsgrad: ISO 4406 (1999), 18/16/13

Max. Volumenstrom: 80 l/min (abhängig von Schaltleistungsgrenzen)

Leckage: bis 10 ml/min pro Steuerkante, abhängig vom Kolben; bis 15 ml/min bei Kolben 008 und 009

Statisch / Dynamisch

Schaltzeit: gemäß Tabelle

Einschaltdauer: 100 % ED

Max. Schalthäufigkeit: 15.000 Schaltungen/h (nicht für Soft-Shift-Ventile)

Schutzart: IP65 nach EN 60529 bei korrekt montierter Leitungsdose

Spulentemperatur: bis 150 °C möglich

Elektrisch

Verfügbare Betriebsspannungen: 12 V DC, 24 V DC, 98 V DC, 205 V DC, 110 V AC / 230 V AC

Toleranz der Betriebsspannung: ±10 % (bei AC-Ausführungen gemäß Tabelle)

Leistungsaufnahme: je nach Ausführung ca. 28,2–32,7 W bei Halteposition bzw. 28,2–32,7 W beim Einschalten

Anschluss: Stecker EN 175301-803, Magnetbezeichnung nach ISO 9461 (Code W)

Anschlussleitung

Mindestquerschnitt: 3 × 1,5 mm²

Empfohlene maximale Leitungslänge: 50 m

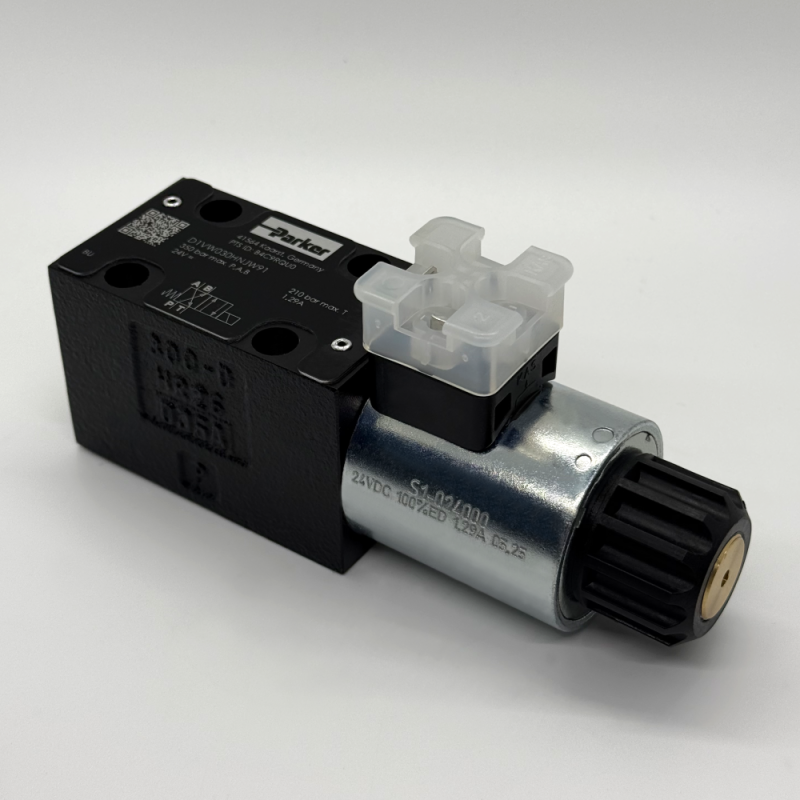

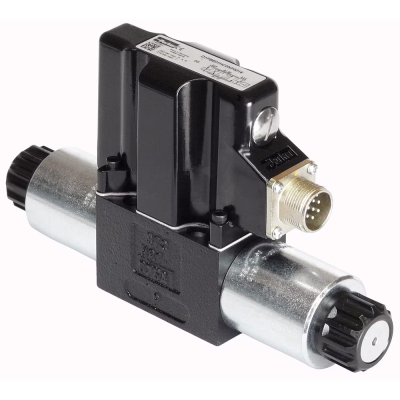

Magnetbetätigtes Wegeschieberventil NG 06 / CETOP 03 für hydraulische Anwendungen mit einem maximalen Betriebsdruck von bis zu 350 bar und einem maximalen Volumenstrom von 80 l/min. Das Ventil verfügt über eine 100 % Einschaltdauer, Schutzart IP65 und ist für einen breiten Temperatur- und Viskositätsbereich geeignet. Erhältlich mit 12 V, 24 V, 98 V und 205 V DC sowie 110 V und 230 V AC.
