3EL100L4C-FA-A0-000

Asynchronmotor 4-polig IE3

3EL100L4C-FA-A0-000
Verfügbarkeit Auf Anfrage

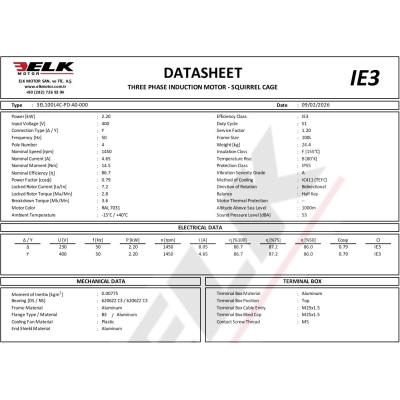

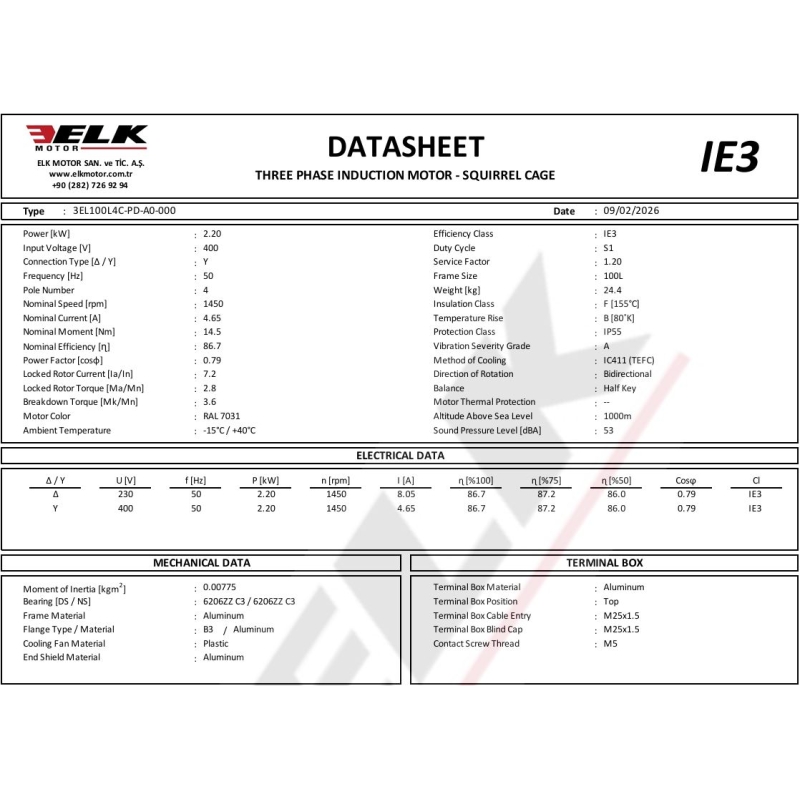

Technische Zusammenfassung

Motortyp

3EL100L4C-PD-A0-000

Leistung

2,20 kW

Nennspannung

400 V

Phasen / Anschluss

3-phasig, Y

Frequenz

50 Hz

Polzahl

4

Nenndrehzahl

1.450 min⁻¹

Nennstrom bei 400 V

4,65 A

Nennmoment

14,5 Nm

Wirkungsgrad

86,7 %

Leistungsfaktor cos φ

0,79

Anlaufstrom

7,2 × Iₙ

Anlaufmoment

2,8 × Mₙ

Kippmoment

3,6 × Mₙ

Effizienzklasse

IE3

Betriebsart

S1 – Dauerbetrieb

Servicefaktor

1,20

Baugröße

100L

Gewicht

24,4 kg

Isolationsklasse

F (155 °C)

Temperaturanstieg

Klasse B (80 K)

Schutzart

IP55

Schwingungsstufe

A

Kühlverfahren

IC411 (TEFC)

Drehrichtung

Bidirektional

Auswuchtung

Halbe Passfeder

Aufstellhöhe

bis 1000 m ü. NN

Schalldruckpegel

53 dBA

Umgebungstemperatur

−15 °C bis +40 °C

Elektrische Daten

Der Motor ist für 230/400 V Δ/Y ausgelegt:

  • 230 V Δ: 8,05 A

  • 400 V Y: 4,65 A

  • 50 Hz

  • Wirkungsgrad bei Nennlast: 86,7 %

  • Wirkungsgrad bei 75 % Last: 87,2 %

  • Wirkungsgrad bei 50 % Last: 86,0 %

  • IE3

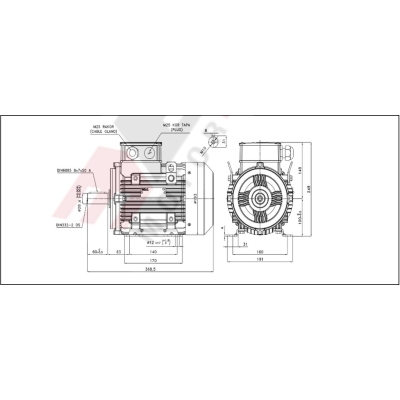

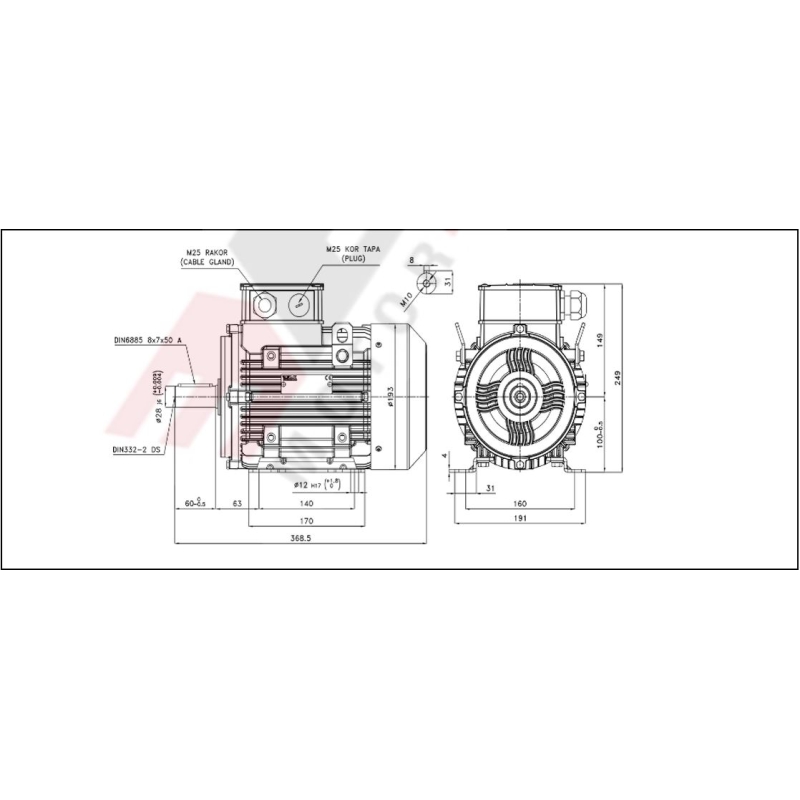

Mechanische Ausführung

  • Trägheitsmoment: 0,00775 kg·m²

  • Lager: 6206ZZ C3 / 6206ZZ C3

  • Gehäusematerial: Aluminium

  • Flansch-/Fußausführung: B3 / Aluminium

  • Kühlerventilator: Kunststoff

  • Endschilde: Aluminium

Klemmenkasten

  • Material: Aluminium

  • Position: oben

  • Kabeleinführung: M25×1,5

  • Kabelverschraubung/Blindkappe: M25×1,5

  • Kontaktschraubengewinde: M5
