3EL132S4C-FA-B0-000

Asynchronmotor 4-polig IE3

3EL132S4C-FA-B0-000
Verfügbarkeit Auf Anfrage

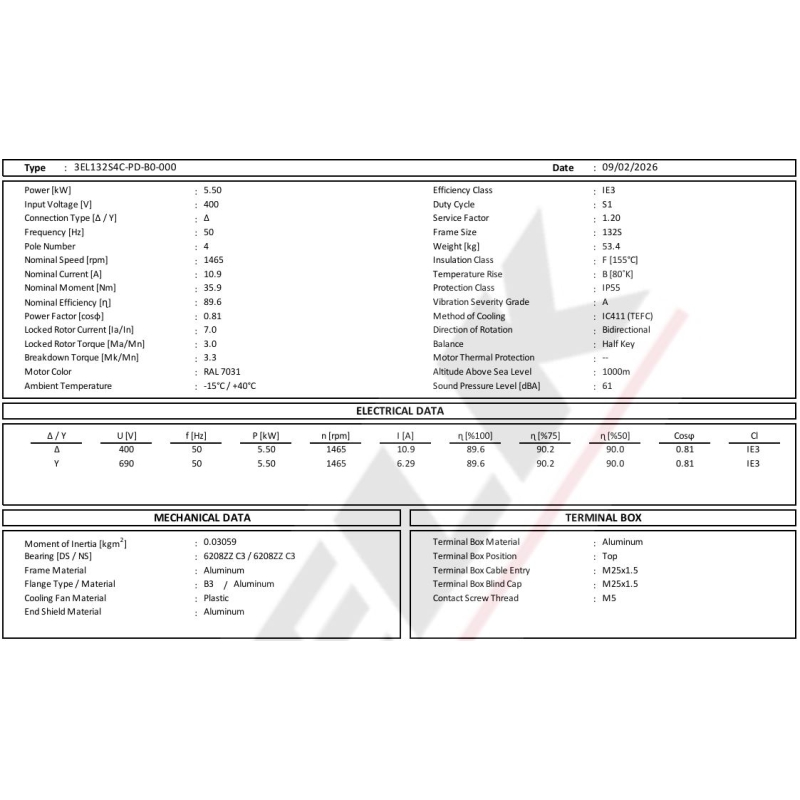

Technische Daten – Elektromotor

Typ

3EL132S4C-PD-B0-000

Nennleistung

5,50 kW

Nennspannung

400 V Δ / 690 V Y

Frequenz

50 Hz

Polzahl

4

Nenndrehzahl

1465 U/min

Nennstrom

10,9 A bei 400 V Δ / 6,29 A bei 690 V Y

Nennmoment

35,9 Nm

Wirkungsgrad

89,6 %

Wirkungsgradklasse

IE3

Leistungsfaktor cos φ

0,81

Betriebsart

S1 – Dauerbetrieb

Servicefaktor

1,20

Schutzart

IP55

Isolationsklasse

F (155 °C)

Temperaturanstieg

Klasse B (80 K)

Kühlart

IC411 (TEFC)

Drehrichtung

Beidseitig

Bauform

B3

Baugröße

132S

Gehäusematerial

Aluminium

Gewicht

53,4 kg

Umgebungstemperatur

−15 °C bis +40 °C

Aufstellhöhe

bis 1000 m ü. M.

Schalldruckpegel

61 dBA

Schwingstärke

Klasse A

Anschlusskasten

Aluminium, oben

Kabeleinführung

M25×1,5

Moment of Inertia

0,03059 kg·m²

Lager

6208ZZ C3 / 6208ZZ C3

Elektrische Kennwerte

400 V Δ: 5,50 kW · 1465 U/min · 10,9 A · cos φ 0,81 · η 89,6 %

690 V Y: 5,50 kW · 1465 U/min · 6,29 A · cos φ 0,81 · η 89,6 %

Anlauf-/Drehmomentwerte:

Anlaufstrom: 7,0 × In

Anlaufmoment: 3,0 × Mn

Kippmoment: 3,3 × Mn
