3EL090S4C-FA-A0-000

Asynchronmotor 4-polig IE3

3EL090S4C-FA-A0-000
Verfügbarkeit Auf Anfrage

Technische Daten – Elektromotor 3EL090S4C-PD-A0-000

Drehstrom-Asynchronmotor mit Aluminiumgehäuse, Baugröße 90S, für Netzbetrieb 400 V / 50 Hz.

Merkmal

Daten

Typ

3EL090S4C-PD-A0-000

Leistung

1,10 kW

Nennspannung

400 V

Anschluss

Y (Stern)

Frequenz

50 Hz

Polzahl

4

Nenndrehzahl

1.450 min⁻¹

Nennstrom

2,51 A

Nennmoment

7,24 Nm

Wirkungsgrad

84,5 %

Leistungsfaktor cos φ

0,75

Effizienzklasse

IE3

Betriebsart

S1

Servicefaktor

1,20

Baugröße

90S

Schutzart

IP55

Isolationsklasse

F, 155 °C

Temperaturklasse

B, 80 K

Kühlung

IC411 (TEFC)

Drehrichtung

Beidseitig

Auswuchtung

Halbe Passfeder

Motorschutz

–

Umgebungstemperatur

−15 °C bis +40 °C

Aufstellhöhe

bis 1.000 m

Schalldruckpegel

51 dBA

Gewicht

16,3 kg

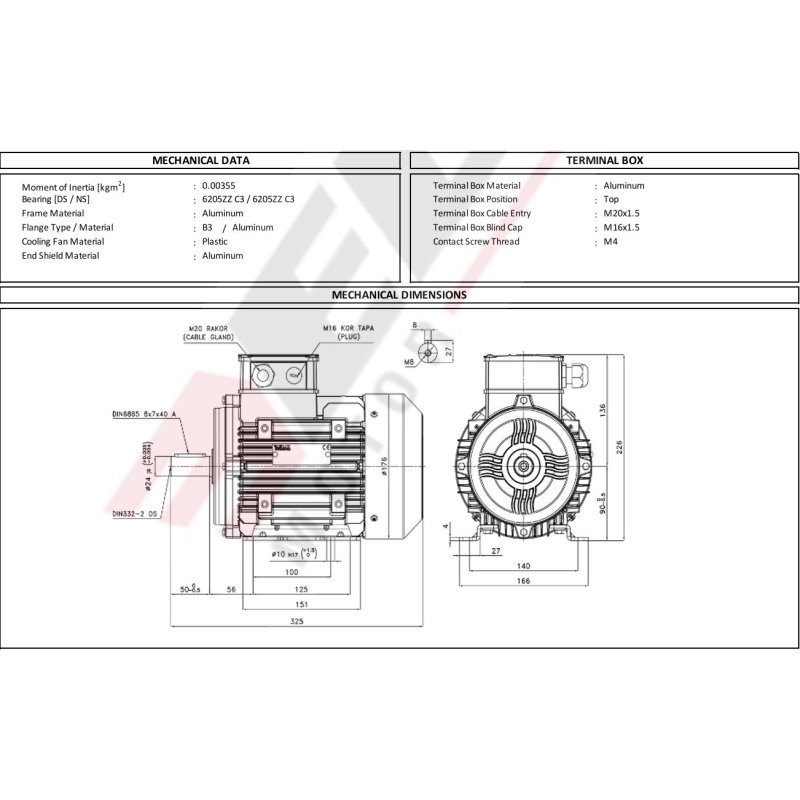

Mechanische Ausführung:

  • Trägheitsmoment: 0,00355 kg·m²

  • Lager: 6205Z C3 / 6205ZZ C3

  • Gehäusematerial: Aluminium

  • Flansch-/Bauform: B3 / Aluminium

  • Lüfter: Kunststoff

  • Endschild: Aluminium

Klemmenkasten:

  • Material: Aluminium

  • Position: oben

  • Kabeleinführung: M20×1,5

  • Blindstopfen: M16×1,5

  • Kontaktschraubengewinde: M4

Elektrische Betriebsdaten:


Bei 400 V / 50 Hz: 1,10 kW, 1.450 min⁻¹, 2,51 A, Wirkungsgrad 84,5 %, IE3.

Der Motor kann gemäß Datenblatt auch bei 230 V / 50 Hz in Δ betrieben werden.



Downloads

Technical files and product documents

Artikel-Nr.
3EL090S4C-FA-A0-000
